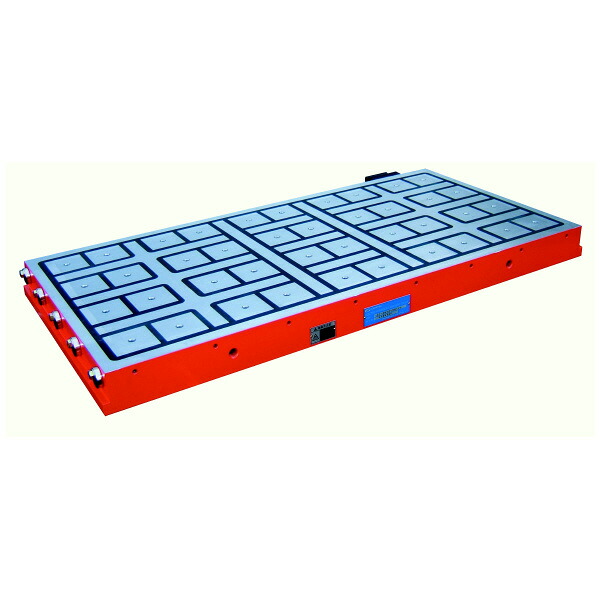

カネテック 永電磁ファスナー ( EP-QN5-3060A )

特長：

構造見直しにより大幅な省電力+チャックマスターの小型化を実現。
パレットチェンジに対応可能な脱着コネクタ式を採用。
電気を使うのはワークの着脱時のみ、停電時でも加工物をがっちり保持。
湿式加工に完全対応。
電源コードは使い勝手のよい脱着コネクタ式を採用。コネクタキャップは防水タイプです。
チャック高さ70mmと薄形で軽量です。
精度変位が少なく、剛性の高い構造としてあります。
カネテック社従来モデルに比べ大幅な省電力を実現。(約70%削減)
着磁・消磁が非常に短い時間でできます。
吸着面にネジ穴を設けてあるので、各種ブロックが取付けられ、また加工に合わせた多様な固定方法が可能。
チャック作業面に取付け、誘導磁界によりワークを保持する歪み取りブロックを用意しています。段差や歪み等ワーク吸着面の多様性や、ワーク側面底部の加工に対応できる便利なオプションです。
別途電装品要。
オプション:歪み取りブロック70用(KT-Q形)。

用途：

フライス・マシニングセンタ等による、切削加工時のワーク固定に使用できます。

仕様：

種類:標準型(磁極間にリブを配置)
適用機種:フライス、マニシングセンタ
電装品:EPS-P2100B
環境志向:対応
質量(kg):90
タイプ:標準型(磁極間にリブを配置)
チャックサイズ:3060
チャック作業面L(mm):610
チャック作業面W(mm):300
吸着面ネジ穴M(mm):8
吸着面ネジ穴N(mm):24
仕様:節電
磁極サイズ:□50
磁極寸法L2(mm):16
磁極寸法Le(mm):570
磁極寸法P(mm):50
磁極寸法W2(mm):18
磁極寸法We(mm):252
磁極寸法磁極数:24
取付面L1(mm):630

注意：

永電磁チャックのON/OFFは数分間に1回として下さい。通電を頻繁に繰返すと過熱破損に至る場合があります。
電装品、クランプ用部品は付属していません。
カネテック社チャックには、カネテック社製の電装品をお使いになることで最適な性能を発揮することができます。


ブランド名:カネテック（株）
メーカー型番:EP-QN5-3060A
